XPS 7590 Hackinosh黑苹果

注意⚠️

本 EFI 适用于 bigsur 11.1-11.2.2 其余版本未经过测试

仅为个人使用，故 README 写的杂乱，欢迎交流推进 XPS-7590 的 Hackintosh 进程

部分内容涉及 BIOS 修改有硬件损坏的风险

1 参考

GitHub:

https://github.com/gorquan/OC-XPS-7590
https://github.com/Liyunlock/DELL-XPS-15-7590-4K-Touchscreen_OpenCore_Hackintosh
https://github.com/romancin/Dell-XPS-7590-OpenCore
https://github.com/kirainmoe/hasee-tongfang-macos/issues/33
https://github.com/xxxzc/xps15-9570-macos/issues/40
https://github.com/Drowningfish223/Xps-7590-BigSur
https://github.com/stakeout55/Dell-XPS-7590-mac-OS-Big-Sur-11.1
https://github.com/xxxzc/xps15-9570-macos/issues/69

2 准备

2.1 硬件概况

name	introduction	name	introduction
型号	XPS15-7590	Cpu	i7-9750h
屏幕	4k 夏普触控屏	网卡	Dw1820a(更换)
固态	SN720 512G	声卡	ALC298(原生)
内存	48G(32+16) 英睿达	Bios	v1.7.0

2.2 Bios设置

雷电设置关键

2.3 CFG解锁

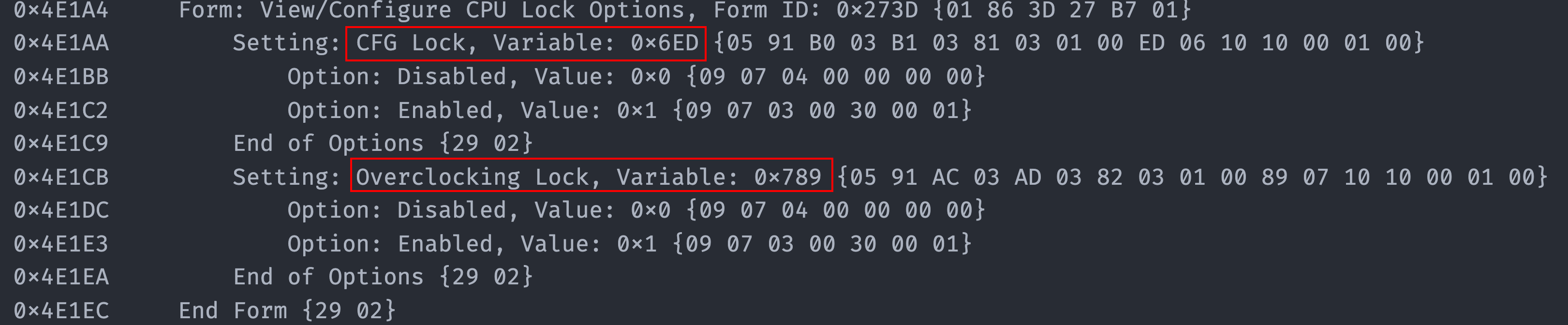

setup_var_3 0x789 0x00 to disable overclocking lock

setup_var_3 0x6ED 0x00 to disable CFG lock

https://www.imacpc.net/archives/1549

dvmt-preallocted 设置为 96MB

3 Bug及解决方法备份

3.1 啰嗦模式问题

OC引导Big Sur卡在IOConsoleUsers: gIOScreenLockState 3, hs 0, bs 0 now 注入苹果显示器EDID 48HZ (45 46字节替换为A6A6 再使用128计算最后一位字节 )
DeviceP.. 删除注入EDID
现在新版WhateverGreen kexts 可以直接内屏 60Hz——>无须注入 EDID

3.2 4k内屏闪屏

使用ioreg -lw0 | grep IODisplayEDID | sed "/[^<]*</s///" | xxd -p -r | strings -6 查看屏幕的生产型号

夏普屏幕安装对应的显示器描述文件, 位置/Library/ColorSync/Profiles

外接4k显示器延迟高卡顿: 重建缓存解决 sudo kextchache -i\

UI 4K设置: dlcd-max 1400000 UIscale—>02

目前type-c 低电压输入下首次链接type-c仍然出现

3.3 雷电3设备

BIOS 设置：

ThunderBolt Adapter Configuration：勾选 Thunder 和 NoSecurity 其他关闭

ThunderBolt Auto Switch：取消 AutoSwitch 勾选 Native Enumeration

感谢群内大佬！

3.5 关于0.8ghz锁频

资讯：

解锁EC�风扇控制位，动态注入风扇控制
目前采用bios关闭DPTF解决此问题

个人尝试：

改造散热VRM后有效降频次数减少时间缩短为几秒
替换cpufriends 后改善极少出现锁频情况实现27档变频
拔掉电池按开机键释放主板静电放置 5mins 后插上电池开机——>无效
更改 DVMT 的最大值从 256 到 MAX（BIOS 内pre-allocation 没有 128MB 分配的可选项最大 64MB）无效
使用 voltageshift 降压后偶尔出现

Intel Power Gradget 动态监测在高负载出现 0.78ghz 锁频时插入原装 dell 充电器cpu 频率恢复正常但五秒后再次锁0.8ghz 此时拔出电源又恢复正常但五秒后重复锁频

即拔掉电源线以改善性能——>醉了
修改 BIOS 中的 Bi-dorectional PROCHOT 关闭——>修改 BIOS 有风险 ⚠️

查找有指出可能是主板上温度传感器出错使用 5.3 中修改 BIOS 方法setup_var_3 0x724 0x00关闭 BD PROCHOT

CPU 风扇停转后发生什么

关闭 BD 后仍然出现，但使用电池供电很少出现
爬远景评论发现以下几种方式
1. 拔掉电池按住开机键 20s 再装上电池使用电池供电开机后再插上电源
2. dell 原装圆孔充电器接口内针口损坏——>使用手电筒照射充电器圆孔内部看不大清，但是本机使用 type-c供电出现0.78ghz锁频的次数更多

交流群内提供 BIOS 降压方式：

0x855 0x01
0x856 0x01
0x85B 0x64
0x85D 0x01
0xAFF 0x1E
0xB01 0x01

现状：

重 GPU 需求下仍然出现降频 0.8ghz 现象拔出电源恢复几秒后再次降频视负载情况恢复正常睿频大概在 10s-Long 最长有过持续十分钟

总结：

目前存在可能是主板上元件损坏/原装充电器圆孔内针脚损坏/BIOS需要更新或者刷低版/电池不合格需要更换

3.7 LCD亮度调节

改为Fn+S/B

karabiner软件实现快捷键更改

3.6 睡眠后蓝牙不可用

Q: 睡眠开机后蓝牙显示打开但不可连接设备不可搜索新设备

1. 将蓝牙内建后+睡眠修复(hackintosh) —>仍然出现

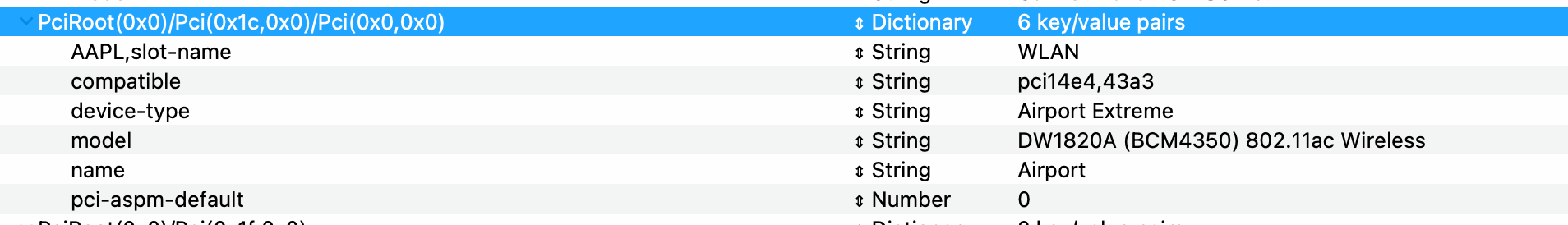

<?xml version="1.0" encoding="UTF-8"?>
<!DOCTYPE plist PUBLIC "-//Apple//DTD PLIST 1.0//EN" "http://www.apple.com/DTDs/PropertyList-1.0.dtd">
<plist version="1.0">
<dict>
	<key>PciRoot(0x0)/Pci(0x1c,0x0)/Pci(0x0,0x0)</key>
	<dict>
		<key>AAPL,slot-name</key>
		<string>WLAN</string>
		<key>compatible</key>
		<string>pci14e4,43a3</string> // 也有改为43a0的
		<key>device-type</key>
		<string>Airport Extreme</string>
		<key>model</key>
		<string>DW1820A (BCM4350) 802.11ac Wireless</string>
		<key>name</key>
		<string>Airport</string>
		<key>pci-aspm-default</key>
		<integer>0</integer>
	</dict>
</dict>
</plist>

2. 屏蔽背面两脚针后生效

3.9 替换主板编号后 12 位后触控板二指失效

退出 iCloud 并在其他设备上删除本机，重新修改二码，清除 NVRM 开机重建缓存，设置触控板三指/二指拖玄学好了。。。

3.8 Hackintool 中工具无法查看 CFG 信息

总是在安全性与隐私中允许签名再重启

https://www.mfpud.com/topics/4303/

# 进入 Hackintool 程序包内Content-resources-kexts
sudo chown -R root:wheel AppleIntelInfo.kext
sudo kextutil AppleIntelInfo.kext
sudo cat /tmp/AppleIntelInfo.dat
# 最后取消注入驱动
sudo kextunload AppleIntelInfo.kext

4 三码更新

三码参考链接-写的很详细很完备

使用opencorepkg下载下来的 macserial内置程序进行PlatformInfo-Generic-MLB和SystemSeriaNumber填写(先在apple序列号保修查询官网确保未使用过)

重启后:

ioreg -d2 -c IOPlatformExpertDevice | awk -F\" '/IOPlatformUUID/{print $(NF-1)}’获得本机主班的UUID填入SystemUUID

⚠️：SystemUUID最后的十二位替换为网卡的mac地址（mac地址中:去除并将所有小写字母大写再去替换）

该法使得 imessage 和 facetime 体验提升巨大

ROM：修改为en0的网卡mac地址注意删掉: 最后四位与前面有空格

5 优化

5.1 CPU降压调节

使用voltageShif调节，主要参考：

Guide-undervolt

XPS-7590_VoltageShift

感谢！

更改设置时先执行remove再launchd

sudo ./voltageshift buildlaunchd <CPU> <GPU> <CPUCache> <SA> <AI/O> <DI/O> <turbo> <pl1> <pl2> <remain> <UpdateMins (0 only apply at bootup)>

sudo ./voltageshift buildlaunchd -135 -92 -125 -75 0 0 1 75 90 1 60

打开 turbo 并设置 PL1 56w PL2 90w 将 kexts 留在系统中并 60mins 执行一次

https://github.com/syscl/CPUTune

https://github.com/SeptemberHX/VoltageShift

sudo chown -R root:wheel VoltageShift.kext
chmod +x voltageshift


# load kexts
./voltageshift loadkext
# OR
sudo kextutil  -r ./  -b com.sicreative.VoltageShift

# unload kexts
./voltageshift unloadkext
# OR
sudo kextunload -b com.sicreative.VoltageShift

# 检查是否 load kexts
kextstat | grep -v com.apple

# 下述两条命令使得 voltageshift 在任意地方均可执行
sudo cp -r VoltageShift.kext /Library/Extensions/
sudo cp voltageshift /usr/local/bin

5.2 电池供电睡眠后耳机杂音

注入ALC守护进程即可

5.3 DVMT offset修改为最大值 MAX

解决4k 内屏/低电压 type-c 输入时外接 4k显示器闪屏

在 Window 下使用 DELL_PFS_Extract 工具实现官网对应本机 BIOS.exe 文件提取.bin 文件（使用方式为将 bios.exe 直接拖到应用图标上打开即可）感谢远景论坛网友的分享
得到文件中1 -- 1 System BIOS with BIOS Guard.bin为待提取文件

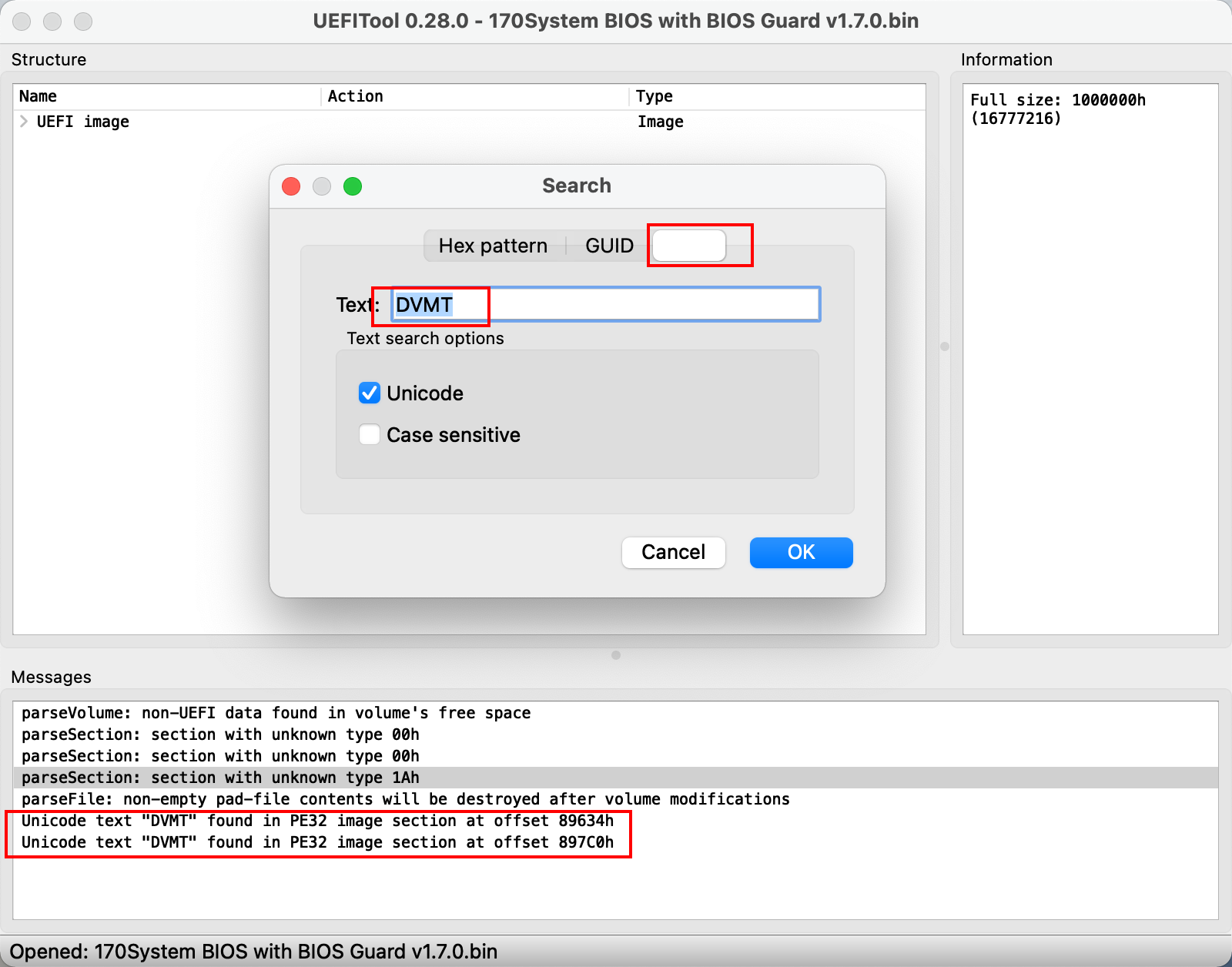

使用 UEFI Tool 打开.bin文件

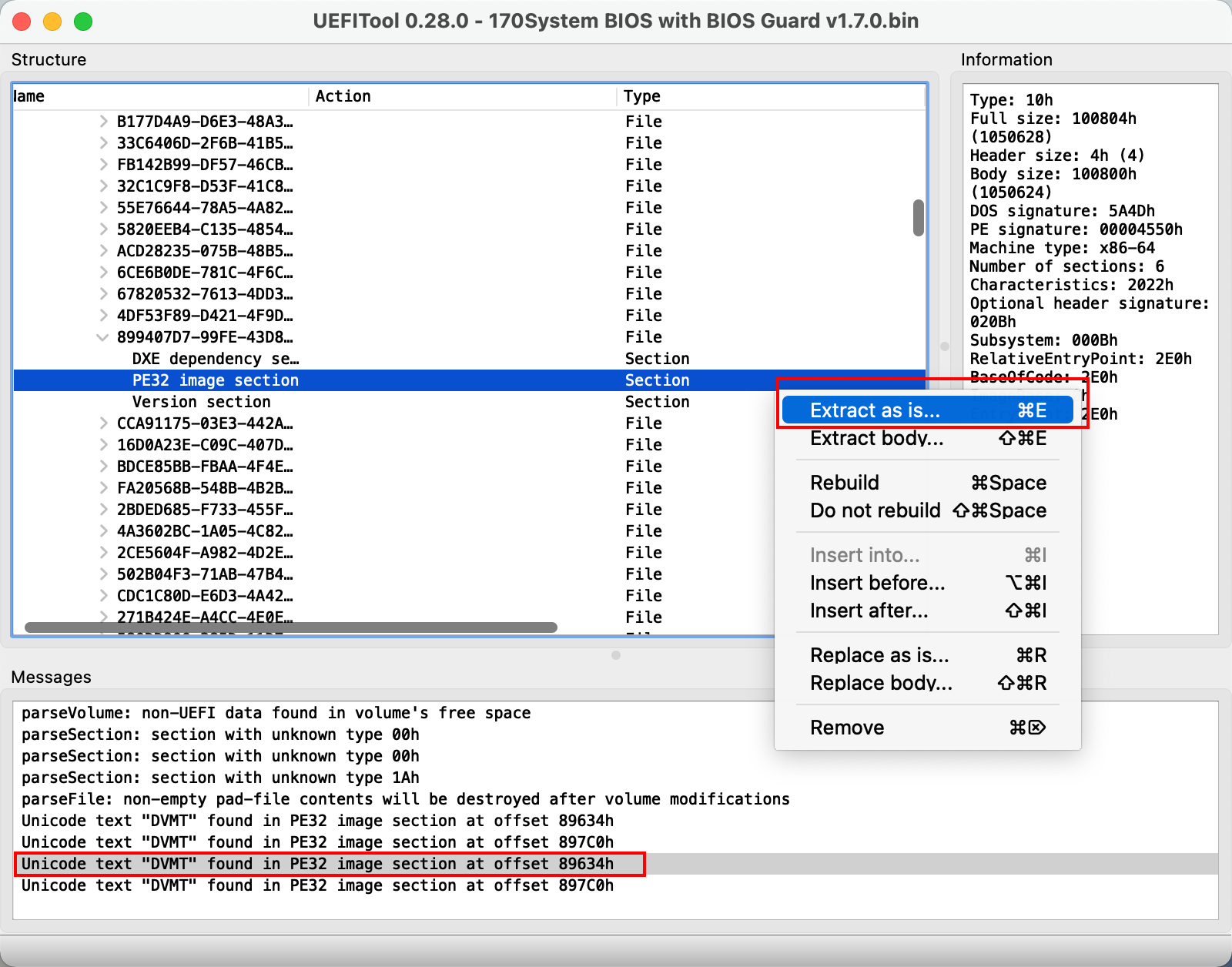

- 查找DVMT并定位到 PE32
- 将 PE32 处导出为 Section_PE32_image_Setup.sct文件

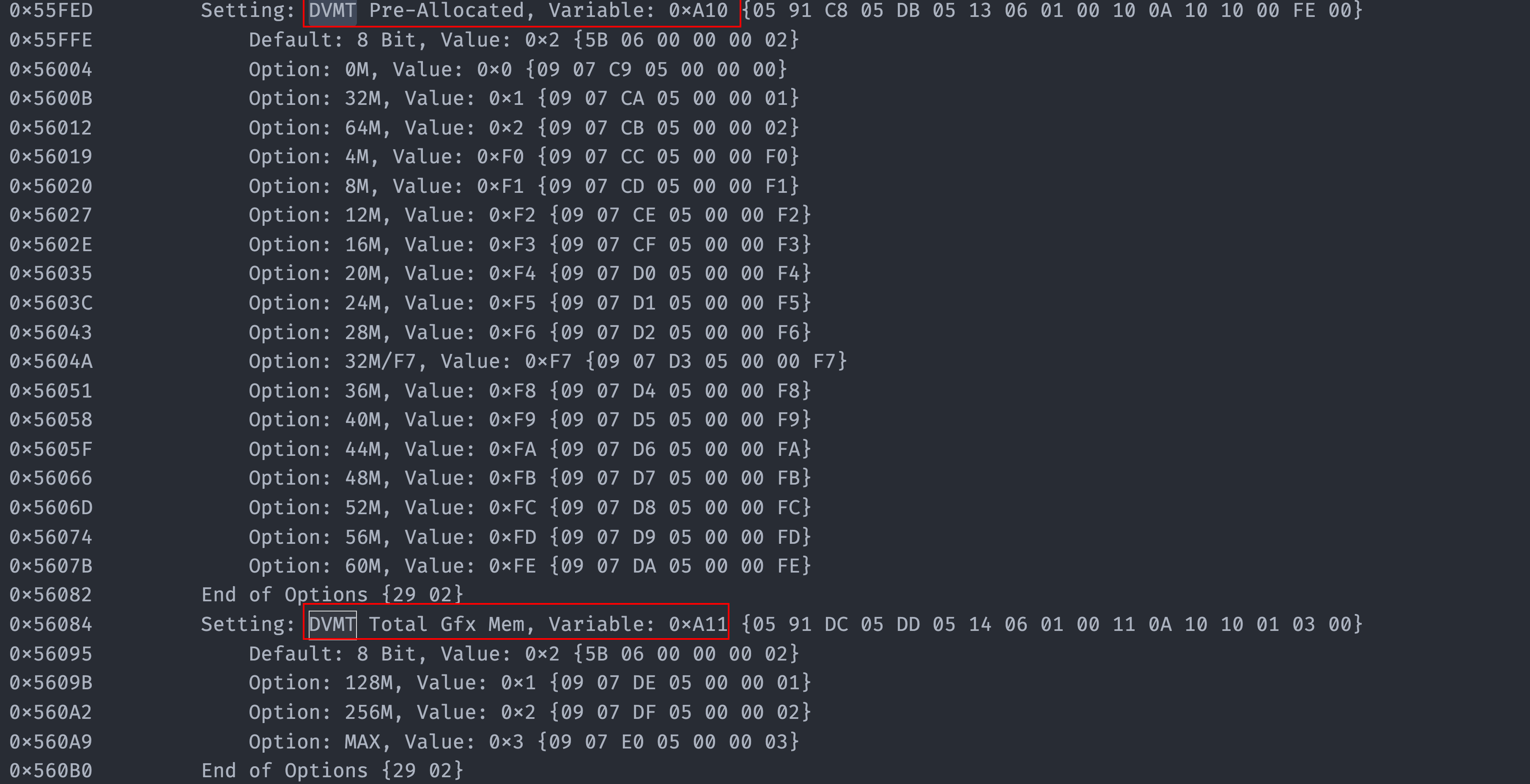

  - 使用 ifrextract工具将 .sct文件转化为 .txt格式再查找 CFG/DVMT 等offset 偏移量
  - 参考 CFG 解锁制作的 UEFI 引导盘使用命令setup_var_3 0xA11 0x02/0x03 设置再使用setup_var_3 0xA10 *** 但是 BIOS 设置无 64MB更大

配合 WEG.kext 设置 dvmt 属性可以有效解决上述问题

4k 内屏在使用新版 WhateverGreen.kext 基础上配置相应的 framebuffer补丁后，在低电压45/60w 的PD 充电高负载场景、外接 4k 显示器并睡眠唤醒情况下均未出现闪屏现象

其他待整理

ACPI整理：

笔记本背光亮度调节 SSDT-PNLF.aml SSDT-ALS0.aml
睡眠秒唤醒 SSDT-GPRW SSDT-UPRW

不通用的ACPI

电量显示0 SSDT-BATT.aml
节能 SSDT-PLUG
禁用独显 SSDT-DDGPU.aml
解除USB端口限制 SSDT-EC.aml
苹果原生电源管理SSDT-PLUG.aml

网络接口

wifi 非 en0

进入系统设置-网络，删除左边列表所有项
删除 /Library/Preferences/SystemConfiguration/NetworkInterfaces.plist
重启电脑
进入系统设置-网络，点击左侧的 '+'，将 Wi-Fi 添加回来。
